1.系統建設的需求多樣化
☆ 現代化的污水處理系統需要實現管理與控制一體化，實現辦公自動化。控制系統不僅與下層控制設備有良好的接口，而且具有與上層管理系統集成的接口，具有可擴展性。
☆ 集中管理、分散控制將風險分散，確保系統的可靠性。系統內部的配置和調整靈活，構建彈性化，可根椐不同工藝處理要求及用戶需求進行優化。
☆ 具備很好的開放性和兼容性，可應用不同品牌的軟硬件進行整合，可無縫的把分期建設的系統融為一體。
☆ 可靠的冗余與容錯，加強系統的可靠性，使整個系統能夠長時間無故障運行。
☆ 強大的數據處理能力，具有故障報警、事件處理、用戶權限管理機制。
☆ 監控系統具備現場設備的遠程管理功能。

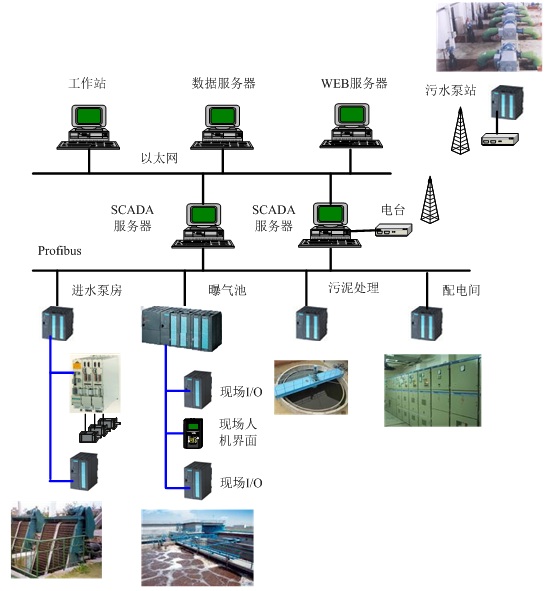

2.系統架構
三 、
四、系3.1 通訊采集優化
SCADA系統應能夠兼容各種不同廠家種類的硬件設備，方便系統改造升級；廣泛的標準的開放性，方便污水處理廠上層運營管理單位和運營監管單位獲取實時數據，充分保護用戶初期投資并給用戶設備選型提供便利。

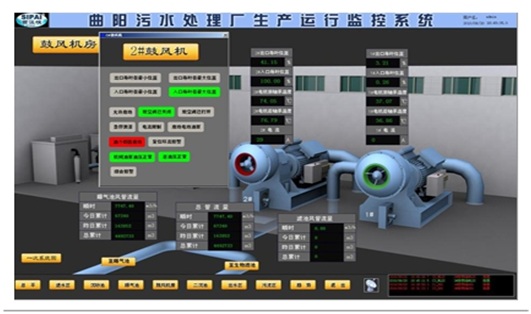

3.2 生產運行監視

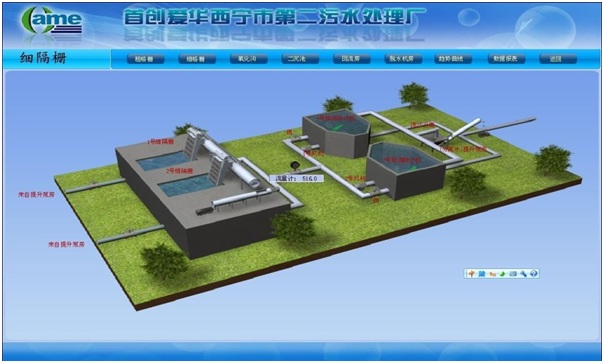

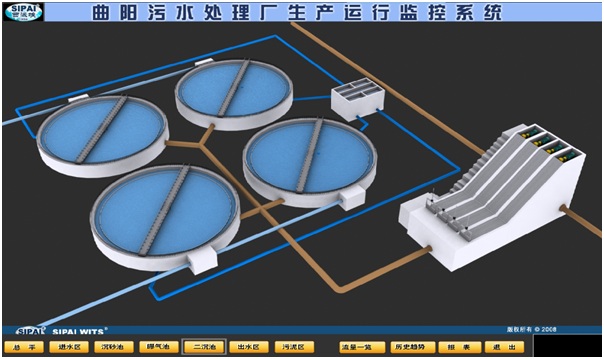

通過系統的無縫集成能夠把污水處理過程中的各種信息與反映空間位置的圖形信息、視頻信息的有機結合在一起。GIS系統、視頻系統， 3D技術的綜合應用，使用戶在計算機前操作如臨現場。 污水廠生產工藝流程
可以對不同類型和重要性的數據按需進行監管條件的設置。一旦未能按時進行處理，系統將會第一時間通知監管人員（系統消息、郵件和手機短信等方式）。

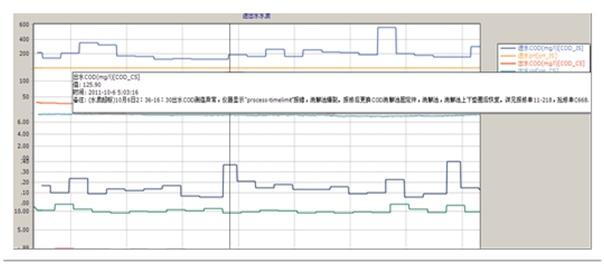

3.4 事故分析
系統內每個測量點都可以進行單獨配置趨勢分析報警，可以通過測點的趨勢及報表追溯故障原因，并找到了對應的工單。
針對生產運行中能耗重點單元（泵房、曝氣池、加藥系統等），提供專家性優化調度方案。提高處理效率，系統實現節能降耗。
4. 系統產品設計
根據系統設計軟件由以下產品組成：SCADA平臺軟件、企業級實時歷史數據庫、計算引擎軟件、報警管理軟件、關系數據庫軟件、計算服務器、GIS平臺軟件、Web服務器軟件、安全防護軟件及相關應用軟件組成。軟件系統選型采用昆鈦自動化一體化集成平臺，該平臺產品覆蓋整個工業信息化領域，通過分布式實時數據庫的特點實現系統間的高效集成、級聯及擴容，可為企業用戶提供一個快速/高效的平臺產品，滿足各種工業信息化企業需求。
平臺產品以“分布式實時數據庫”為核心搭建昆鈦自動化家族“工業控制消息總線”，并支持集成面向服務（SOA）系統架構的“信息服務總線”。消息總線和服務總線提供可靠通用的信息交互機制和廣域服務機制，實現整個系統間的安全高效的數據通信和應用集成。貫穿整個企業信息化業務，可以自由構建不同規模的應用，實現從底層工業現場控制（小型場站系統、嵌入式HMI）、到生產調度指揮管理（SCADA）及上層信息化管理（MES、ERP）的融合。

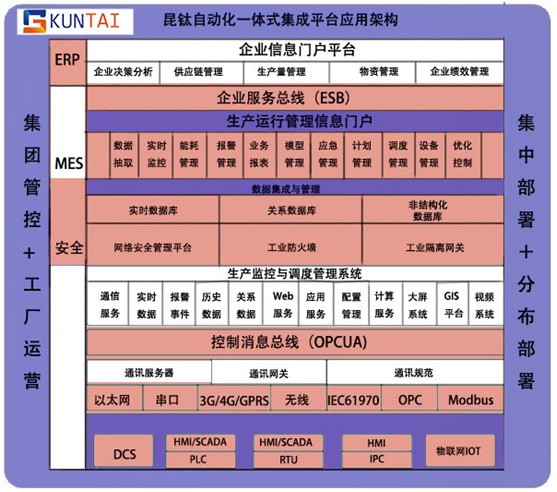

平臺產品軟件架構圖如下說明：
本系統SCADA采用力控SCADA平臺軟件eForceCon V5.0，該平臺是以分布式區域實時數據庫為核心，分布式實時數據庫技術可以保證生產數據精確輸出并完成可視化，實時數據庫無限的分層結構可使大型企業信息盡收眼底。
SCADA平臺組態軟件具有靈活的系統應用架構，可以自由構建不同規模的應用，滿足用戶對企業信息化的多樣性要求，用戶在此基礎上可以靈活的構建適合企業的應用方案。用eForceCon具備分布式的數據源管理模式，可視化人機交互界面無需編程，直接通過遠程數據源的組態方式就能與遠程數據庫進行信息交互。
－支持以分布式實時數據庫為系統核心的一體化軟件平臺，具備開放、集成、面向對象的開發環境，系統開發人員可方便使用。
－支持客戶端/服務器（C/S）和B/S（“瘦”網絡客戶端）架構，不同網絡節點以分布式的數據源管理方式來進行信息交互。
－具備軟冗余、硬冗余及雙工熱備冗余模式。
－具備穩定、靈活架構及擴展能力，可支持超過萬點的通訊點數,靈活可靠,易于擴展, 客戶端的添加不影響整體系統的性能，
－具有完整的報警管理能力, 支持ISA18.2的報警標準，可支持多級報警管理、聲光等報警輸出以及參數在線調整等功能。
－提供部署服務器，可管理、編輯、監控遠程節點工程及平臺狀態。
－可提供編程語言供用戶使用，支持用戶自定義函數的開發。
－支持用戶自定義功能和二次開發組件，可以集成第三方插件及可執行程序。
－支持大分辨率的窗口圖形顯示，提供基于面向對象的模板化的可視化開發工具。
－支持將C/S客戶端完整發布到Web上，Web容器支持第三方插件發布。
－軟件開發出的工程應具備項目文件備份功能，并且應支持工程文件口令保護。
－支持使用用戶，權限，優先級，安全區的方式為用戶提供安全驗證。
本系統需要記錄大量的具有時間特征的監控數據，針對數據的讀取、歸檔、查詢和分析做綜合展示，本項目采用不依賴于任何關系數據庫的實時歷史數據庫軟件。企業級實時歷史數據庫軟件運行于數據庫服務器，數據庫服務器可根據要求設定集群冗余（磁盤陣列），實時歷史庫軟件支持集群冗余方式。
實時數據庫系統軟件實現實時采集生產過程裝置數據并連續進行存儲并統計，數據在存儲時根據每個數據點設定的壓縮比參數進行存儲。該軟件可對（系統項目）實現網絡化的生產監視和數據分析，使（系統項目）能夠實時掌握下屬生產企業的安全生產狀況。

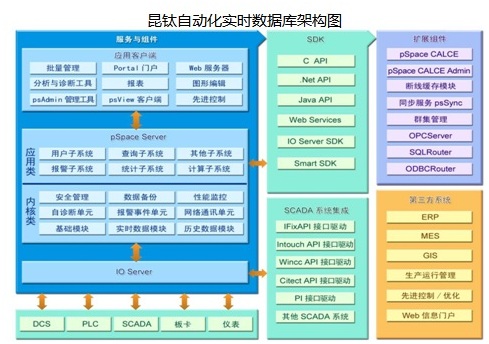

昆鈦自動化企業級實時數據庫pSpace是一個高性能、高吞吐能力、可靠性強、跨平臺的實時/歷史數據庫系統，可以用于采集、壓縮、存儲、加工、分析等任何帶有時間特性的生產信息，pSpace提供全系列的工業通訊接口及ERP業務接口，實現生產監控到調度管理的完美整合。能極大地提高企業的智能化及決策的精度和速度。
多平臺的支持能力可運行于Windows以及RedHat、Ubuntu、CentOS等多種Linux操作系統。
企業級實時歷史數據庫pSpace產品特性與指標
支持在線連續存儲，并達到30萬條記錄/秒的存儲速度。
企業級實時歷史數據庫單臺服務器應可以支持100萬點的數據點。
數據壓縮率可高達40:1（50:1）；
數據庫單客戶端單點查詢速度20萬條記錄/秒。
實時歷史數據庫1000個客戶端并發查詢，每秒應可達2萬條記錄。
實時庫應穩定支持256客戶端并發查詢。
昆鈦自動化工業智能報警平臺FAlarm可適用于多層監控系統的報警集中管理，采集模塊負責報警的采集可支持各類SCADA、DCS、關系數據庫等報警數據的接入，支持基于標準OPCAE、OPCUA的報警數據采集。中心模塊負責報警的處理、存儲、發布、顯示等功能，提供直觀的報警查詢分析功能，有效的提供報警管理的改進方案，輔助企業實現自底層現場到生產調度的報警集中管理。

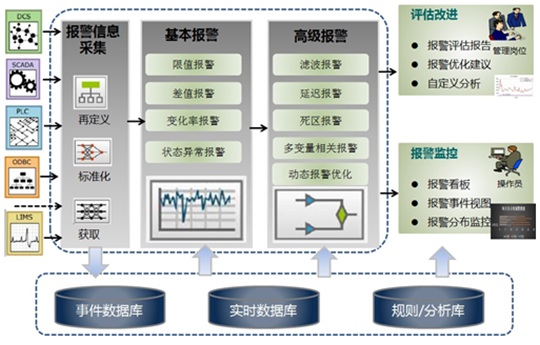

報警管理平臺數據圖
強大的分布式報警、事件處理，支持ISA18.2標準，可以單獨設立報警服務器，獨立管理報警的通知與存儲。
采用樹形結構的區域報警和報警組對象的組合管理方式，支持精確定位報警信息，方便查找與管理；
客戶端能顯示和確認來自分布式網絡上任何服務器上的實時報警；
支持網絡報警及操作事件的數據斷線存儲，并具備自動恢復功能；
支持工業現場報警“雪崩”處理，方便響應大型系統異常及緊急情況；
支持千萬條級別報警記錄存儲，并方便網絡查詢；
支持報警處置與評論，并可根據業務形成報警知識庫
支持高達10個條件報警判斷（H5、H4、H3、HH、HI、LO、LL、L3、L4、L5）；
支持的報警類型有限值報警，偏差報警，變化率報警，開關量報警。可設置十種限值報警，報警支持1-9999種優先級，報警可分0-99組，每個報警點可設置最多10個報警標簽。

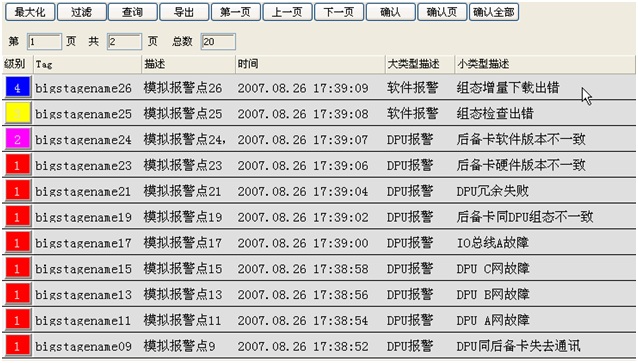

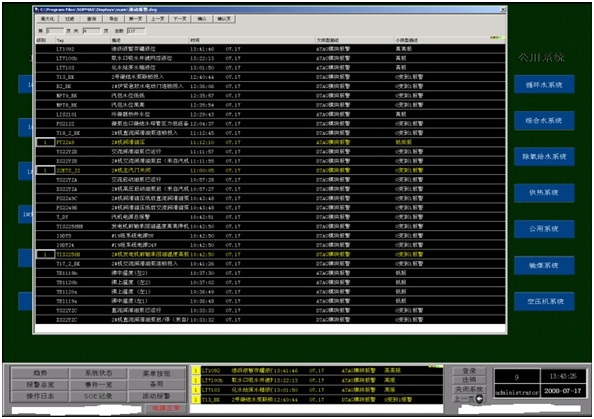

■ 報警顯示與查詢
可視化報警的管理組件接收發生的報警信息，可將發生報警的點，數值，報警類型等信息及時輸出，主要功能包括：
支持實現對測點、區域、類型、級別的統計查詢，用戶可根據查詢條件設定統計規則，內置腳本函數也可實現統計查詢功能。
支持自定義的報警顯示擴展與調整，按照報警類別、時間、標簽可方便分類，支持腳本在后臺動態控制。
根據任意數據項作為索引來過濾和分類報警信息，可查詢任一單元、任一時間段內、任一報警級別和類別的歷史報警信息的檢索。
支持查詢窗口帶有內置滾動條、可調大小的顯示列、多項報警選擇、更新的狀態欄、動態顯示類型以及報警優先級顯示顏色。
支持根據用戶需求設定，能夠實現按照發生時間、報警等級的順序自上而下顯示。
支持用顏色變化、聲音、閃爍區別，每一種級別的報警都可設定指定顏色界面和聲音提示，報警聲音可根據需要進行調節和屏蔽。
■ 報警輸出
報警通知支持多媒體語音、視頻、文本語音轉換、郵件和短信等實時方式的報警通知與輸出。
支持將報警信息轉儲到第三方數據庫系統，提供對外的報警查詢接口，方便與第三方軟件進行調用。
系統采用昆鈦自動化智能生產信息門戶集成平臺FinforWorx搭建企業的管理平臺，該平臺為企業提供生產動態管理駕駛艙、實時決策調度、設備動態管理、生產預警、能源管理等生產應用來持續不斷的改善生產過程，以達到改善企業生產管理的目的。
計算引擎功能說明：
■工程管理
支持工程任務的創建、刪除、修改
支持配置多任務，支持多任務的并行執行
支持工程備份、導入/導出
支持工程加密
■ 任務管理
支持任務的編輯、調試
支持模板功能
任務運行狀態、結果監控
■ 腳本編輯器
支持js腳本
支持復制、粘貼、撤銷
支持高亮、語法檢測、提示聯想
支持任務代碼配置調試、運行調試
■ 函數
支持pSpace函數
支持各類關系數據庫操作函數
支持自定義函數
支持第三方算法調用
Node.js原生支持函數
為了防范黑客及惡意代碼等對底層生產網絡的攻擊侵害及由此引發的生產事故，保障生產系統的安全穩定運行，需要建立生產系統安全防護體系，系統安全防護工作應當堅持安全分區、網絡專用、橫向隔離、縱向認證的原則，保障底層生產系統的安全。因此在保障生產系統的可靠和安全運行上，提供兩款工業級防護產品以供客戶根據現場實際情況選擇，一種是利用工業網絡安全防護裝置的雙系統，單項隔離傳輸功能，將病毒及網絡惡意行為徹底隔離在外網，做到最大限度的安全防護。另一種是使用白名單的默認禁止機制，為網絡進行邏輯的邊界隔離。

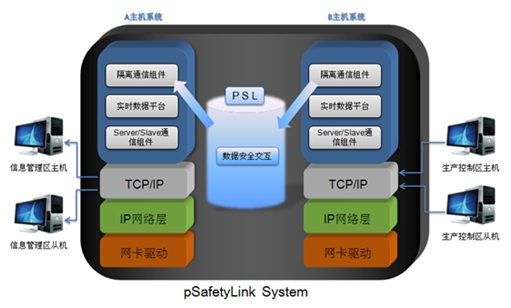

昆鈦自動化pSafetyLink是專為工業網絡應用設計的防護設施，用于解決工業SCADA控制網絡如何安全接入信息網絡（外網）的問題。它與防火墻等網絡安全設備本質不同的地方是它阻斷網絡的直接連接，只完成特定工業應用數據的交換。由于沒有了網絡的連接，攻擊就沒有了載體，如同網絡的“物理隔離”。由于目前的安全技術，無論防火墻、UTM等防護系統都不能保證攻擊的一定阻斷，入侵檢測等監控系統也不能保證入侵行為完全捕獲，所以最安全的方式就是物理的分開。
■ 最高級別安全設備
安全隔離網關是目前最高級別的安全防護設備，用于進行特別重要的區域安全隔離，我們的設備采用硬件加軟件的多重技術保障區域間的物理隔離。
■ 測點級訪問控制
安全隔離網關支持測點級的訪問控制，可以根據具體到點的讀、寫、可見、不可見、進行控制，杜絕誤操作、提高了數據和控制的管理粒度。
■ 安全隔離技術
截斷TCP連接的方法，徹底割斷穿透性的TCP連接，內部采用高位加密技術進行傳輸數據的保護。
■ 內核安全技術
基于Linux裁剪優化后的嵌入式內核，裁剪其它所有無關的網絡服務、系統功能，屏蔽了無關端口，進一步提高了系統安全性和抗攻擊能力。
■自檢測自恢復
安全隔離網閘內嵌的高性能工業通信軟件提供完善的系統在線自診斷、故障自動恢復、“看門狗（軟件名稱）”管理等系統功能。
■ 可靠身份認證
自帶專用配置工具，專用配置工具具有身份權限的簽名認證識別和構建高位加密的管理傳輸通道，保障了設備的自身登錄安全性。
■ 高可靠硬件設計
在PCB電路板的設計中，加有線性穩壓及濾波裝置，并嚴格按照 EDA 對高頻電路設計的要求，設計了單獨的電源層與地層，進一步保證了整個板上電源的穩定性。硬件模塊都采用電子式長壽命設計，設計遵循分布均勻、布局合理的原則，風扇處增加了防護罩，而且緊靠散熱源，起過濾作用，避免灰塵和濕氣；通過增加專用轉接板，起到了更好的加固和抗震作用。
